Co jest nowego w cncGraF 7.1

    Oto krótki przegląd nowych funkcji.

      Ważna informacja!

Nowy cncGraF 7.1 bazuje na Microsoft .NET Framework 4.6.1 i wymagany jest przynajmniej Windows 7!

Po aktualizacji ze starszej wersji cncGraF należy sprawdzić ustawienia!

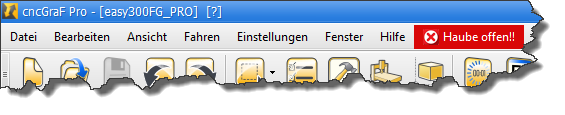

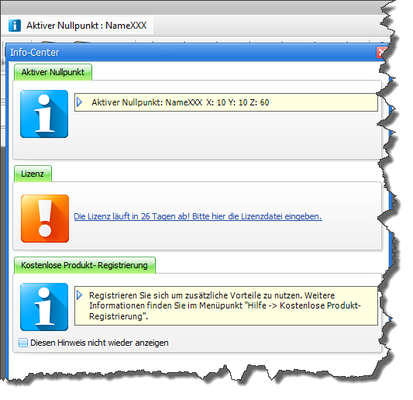

• Centrum informacyjne wyświetla informacje, takie jak notatki, komunikaty o błędach i zadania zwiadu(Scout).

Nazwy wejść i wyjść wprowadzone w oknie dialogowym „Interfejs we / wy” są wyświetlane we wszystkich oknach dialogowych ustawień. To daje lepszy przegląd.

Liczniki przełączników i sygnały dźwiękowe pomagają w początkowej konfiguracji lub rozwiązywaniu problemów. Te małe pomocniki pozwalają testować wejścia bez konieczności patrzenia bezpośrednio na monitor.

• Zmieniacz narzędzi został rozszerzony w celu sterowania osią A / B

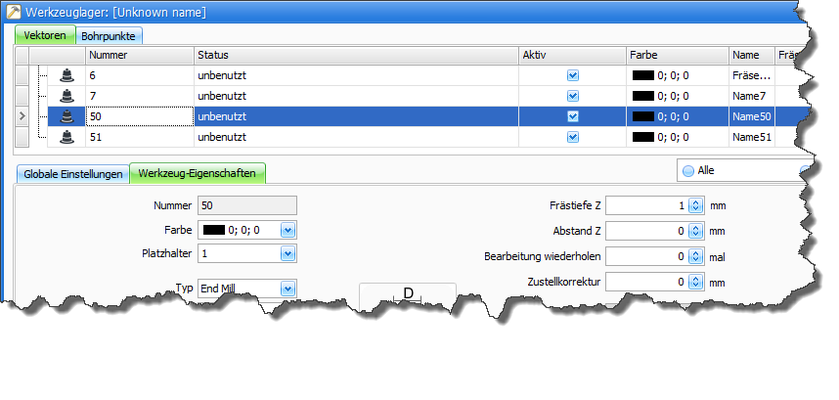

• Opcja „zmienny symbol zastępczy” umożliwia przypisanie dowolnego numeru narzędzia do symbolu zastępczego zmieniacza narzędzi.

Emulator symuluje prace smc5d-m4. Umożliwia to obsługę wirtualnej maszyny CNC bez kontrolera(nie wymaga sprzętu).

Rozszerzamy nasz asortyment i wkrótce będziemy oferować dodatkowe kontrolery

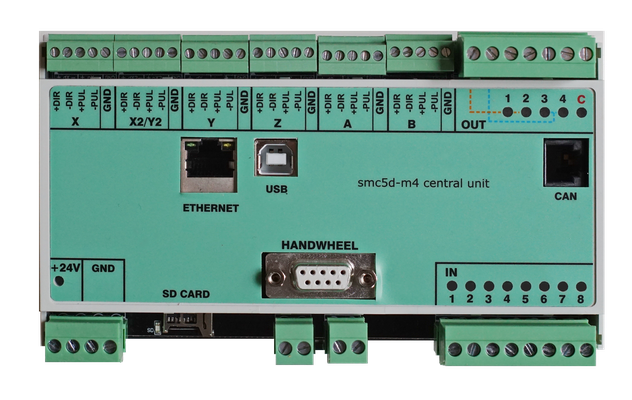

smc5d-p4 pro.Nowy kontroler smc5d-m4 pro ma modułową rozbudowę. Istnieją następujące moduły:

• W obudowie do szafy sterowniczej z szyną DIN
• Zasilanie 24Volt
• Sygnały kierunku o częstotliwości krokowej do 300 kHz jako wyjścia różnicowe dla maksymalnej odporności na zakłócenia
• Interpolowane przejazdy do 5 osi + podwójny napęd X2 / Y2
• 8 optoizolowanych wejść i 4 wyjścia przekaźnikowe z wyświetlaczem LED
• Komunikacja przez Ethernet (LAN) lub USB 2.0 (kompatybilny z USB 3.0
• Złącze dla panelu recznego/ joysticka i gniazdo karty Micro SD
• Komunikacja CAN między modułami
• Można podłączyć do sześciu modułów We/Wy i do czterech modułów DAC 0-10 V
• Wymaga co najmniej cncGraF v7.1 Pro lub nowszego

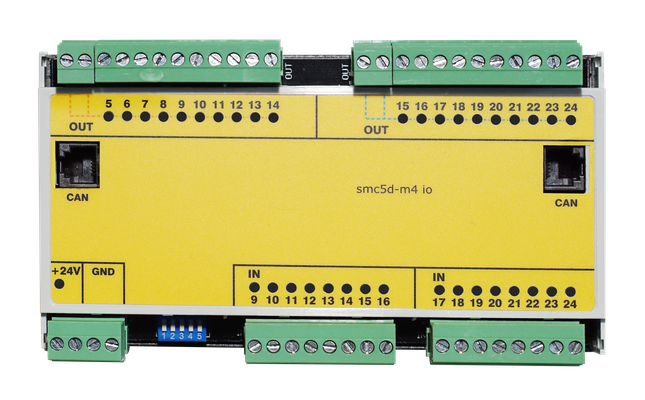

• W obudowie do szafy sterowniczej z szyną DIN
• Zasilanie 24Volt
• Komunikacja CAN z jednostką centralną
• 16 optoizolownych wejść i 20 wyjść przekaźnikowych z wyświetlaczem LED
• Do jednostki centralnej można podłączyć do sześć modułów we / wy. Łącznie można kontrolować do 104 wejść i 124 wyjść.

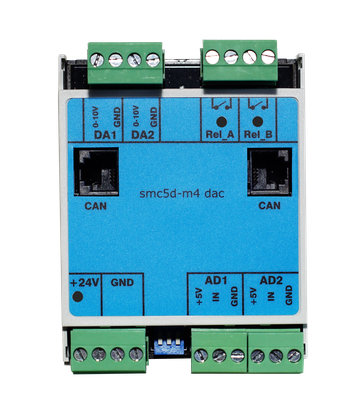

• W obudowie do szafy sterowniczej z szyną DIN
• Zasilanie 24Volt
• Komunikacja CAN z jednostką centralną
• 2 wyjścia analogowe 0-10V i 2 wejścia analogowe 0-5V
• Dwa przełączniki jako wyjście 1i 2

• Do jednostki centralnej można podłączyć do 4 DAC 0-10V.
  Łącznie można kontrolować do 8 wejść i 8 wyjść analogowych

• Prędkość można skorygować za pomocą potencjometru

Scout to aplikacja internetowa (typu SaaS) do monitorowania maszyn CNC w czasie rzeczywistym. Scout jest zintegrowany jako Plugin w cncGraF 7.1.

  Scout oferuje następujące funkcje:

• Stan maszyny w czasie rzeczywistym
• Dostęp zawsze i wszędzie
• Zdalne zadania, szybkie i łatwe przesyłanie plików do maszyny CNC
• Sprawozdania z pracy dotyczą zarówno samej maszyny, jak i narzędzi
• Zarządzanie danymi zamówień i klientów
• Archiwum wykonanych prac
• System „help desk”, raportuj notatki, zadawaj pytania.

Więcej informacji na: https://scout.cnctailor.com/de

• Rozkazy -M,zasłona i wyłącznik awaryjny jako listy
• Rozkaz G-Kod G28,punkt odniesienia podejścia Z
• Umieść rysunek względnie
• Chronienie właściwości zadania hasłem
• Czas odbicia w mikrosekundach
• Tokarka z funkcją makro (tylko smc5d-p32 i wersja USB) dla osi A. Funkcje makr są już zaprogramowane (be_lathe * .macro).
• Ulepszona funkcja kieszeni
• Zmień numery narzędzi
• Funkcja makro Plazma do kontroli wysokości Z z 2 wejściami (wymaga co najmniej oprogramowania układowego wer. 1.88)
• Importowanie ustawień automatycznie po pierwszym uruchomieniu ze starszej wersji
• Prosta funkcja lasera jako wersja próbna
